Cum funcționează mașinile-unelte CNC?

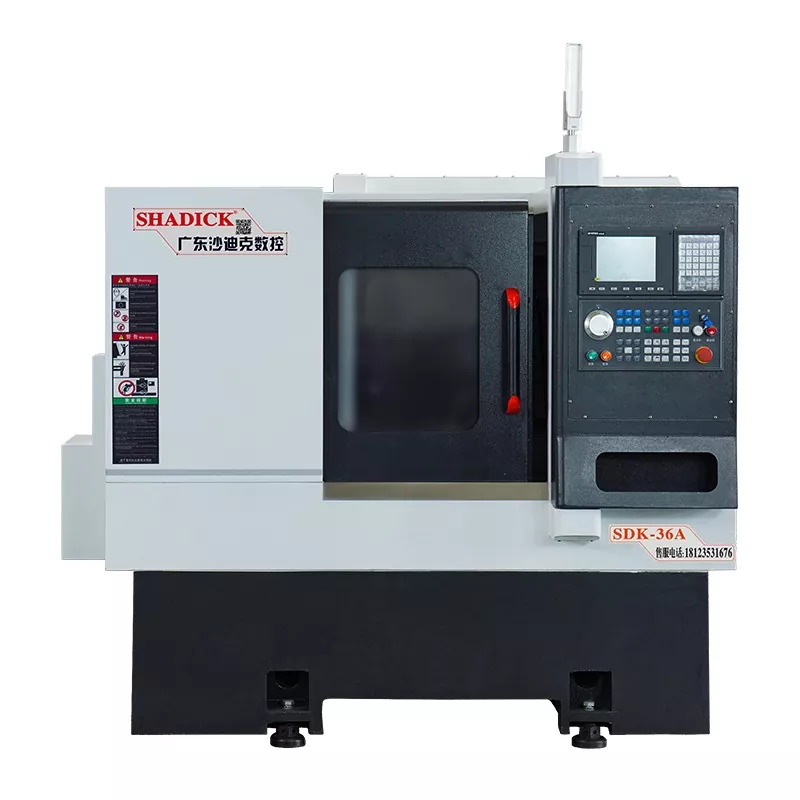

Caracteristicile structurale ale mașinii de aranjare a sculelor CNC

TheMașină de aranjare a sculelor CNCpoate finaliza mai multe procese simultan, inclusiv strunjire externă, frezare poligonală, filetare și canelare.

Poate gestiona o varietate de procese, inclusiv strunjire de mare viteză și frezare poligonală cu viteză mică.

Un dispozitiv de prindere hidraulic îmbunătățește nivelul de automatizare al mașinii.

Piciorul mașinii este integrat și utilizează ghidaje liniare importate, oferind rezistență excelentă la vibrații și rigiditate ridicată.

Turnarea cu nisip din rășină din fontă de înaltă calitate și o structură compactă a plăcilor cu nervuri oferă o rigiditate excelentă și o rezistență puternică la vibrații.

Dispune de ghidaje liniare de înaltă rigiditate, de înaltă precizie și de mare viteză și șuruburi cu bile de precizie.

Cum să schimbați sculele pe o mașină-uneltă CNC

1. Schimbarea sculelor cu un suport rotativ

Un suport de scule rotativ este un simplu schimbător de scule automat utilizat în mod obișnuit înMașini-unelte automate CNC. Poate fi proiectat în diverse configurații, inclusiv suporturi de scule pătrate, hexagonale sau axiale de tip disc. Fiecare suport rotativ de scule deține patru, șase sau mai multe unelte, iar sculele sunt schimbate conform comenzilor de la dispozitivul CNC.

Suportul de scule rotativ trebuie să aibă suficientă rezistență structurală și rigiditate pentru a rezista forțelor de tăiere în timpul prelucrării brute. Deoarece precizia de strunjire depinde în mare măsură de poziția vârfului sculei, mașinile-unelte CNC nu necesită ajustare manuală a poziției sculei în timpul prelucrării. Prin urmare, o soluție de poziționare fiabilă și o structură de poziționare adecvată sunt esențiale pentru a asigura cea mai mare repetabilitate posibilă (de obicei 0,001 până la 0,005 mm) după fiecare indexare a suportului de scule rotativ.

2. Schimbarea sculei prin înlocuirea capului axului

Schimbarea sculei prin înlocuirea capului axului este o metodă relativ simplă de schimbare a sculelor pentru mașinile-unelte CNC echipate cu scule rotative. Acest tip de cap de ax este în esență o magazie de scule cu turelă. Capetele axului sunt disponibile atât în ​​configurație orizontală, cât și verticală. Turela este de obicei rotită pentru a schimba capul axului, permițând schimbarea automată a sculei. Fiecare ax din turelă este preinstalat cu instrumentul rotativ necesar pentru fiecare proces. Când este emisă o comandă de schimbare a sculei, fiecare cap de ax se rotește în poziția de procesare în secvență și activează mișcarea principală, determinând axul corespunzător să rotească unealta. Alte axe în poziții de non-procesare sunt decuplate din mișcarea principală.

3. Sistem automat de schimbare a sculelor cu magazie de scule

Deoarece suporturile de scule rotative și schimbătoarele de scule de tip turelă nu pot găzdui un număr mare de scule și nu pot satisface nevoile de prelucrare a pieselor complexe, mașinile unelte CNC cu schimbare automată a sculelor folosesc adesea un schimbător automat de scule cu un magazin de scule. Acest schimbător automat de scule este format dintr-un magazin de scule și un mecanism de schimbare a sculelor, iar procesul de schimbare a sculelor este relativ complex. În primul rând, toate uneltele utilizate în procesul de prelucrare trebuie să fie montate pe suporturi de scule standard, pre-dimensionate în afara mașinii și apoi plasate în magazinul de scule conform unui aranjament specific. La schimbarea sculelor, o unealtă este selectată din revistă. Schimbătorul de scule apoi scoate unealta din magazie sau ax, schimbă unealta și instalează noua unealtă în ax, returnând unealta veche în magazie. Magazinul de scule are o capacitate mare și poate fi montat pe lateral sau deasupra casetei axului. Din moment ceMașini-unelte CNCcu schimbătoarele automate de scule au un singur ax în cap, ansamblul axului trebuie să fie foarte rigid pentru a îndeplini cerințele de prelucrare de precizie.
