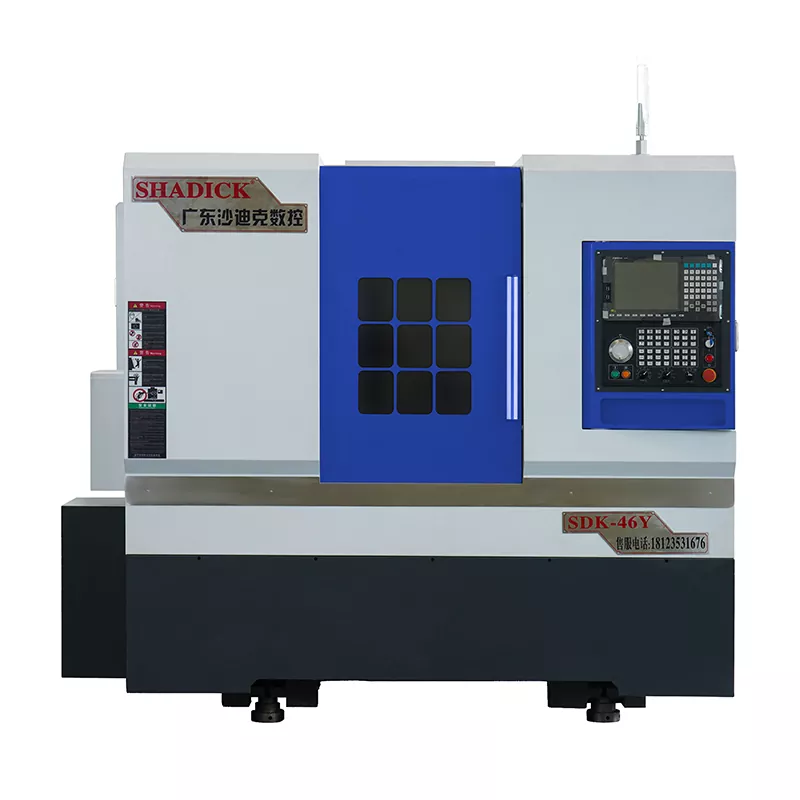

Mașină CNC compozită cu 46 de tai-tailstock

Mașina CNC compozită cu 46 de cozi de turnare este un echipament utilizat în mod obișnuit în industria producției, care combină funcțiile de întoarcere, frezare, foraj, atingere și multe altele, permițând finalizarea mai multor sarcini cu o singură configurație. Centrul nostru de turnuri este potrivit în special pentru procesarea pieselor complexe, cum ar fi componentele zvelte și suprafețele curbate complexe, care sunt adesea dificil de obținut cu o eficiență ridicată și o precizie folosind metode tradiționale de prelucrare.

Trimite o anchetă

Descriere produs

Mașina CNC compozită cu 46 de tai-tailstock poate realiza simultan funcții compuse de turnuri cu mai multe procese, cum ar fi transformarea, freza, foraj, atingere, hobbing și slotting.

Axa C a fusului este echipată cu un codificator cu inel magnetic de înaltă rezoluție, permițând indexarea continuă (cu o precizie de indexare de până la 0,01 grade). Este asamblat coaxial cu mașina-unelte pentru a asigura precizia de poziționare și fiabilitatea ridicată a axei C.

Adoptează un design protector complet închis, care protejează în mod eficient componente importante, cum ar fi șuruburi, ghiduri și rulmenți. Este plăcut din punct de vedere estetic, stabil și durabil.

Utilizează sistemul de operare Syntec Taiwan, care permite poziționarea rapidă în timpul funcționării cu viteză mare, îmbunătățind eficient eficiența și precizia indextării.

Parametrul produsului （Specificații）

Capacitate de procesare	46y
Rotiți corpul de pat	Φ450
Cea mai mare procesare cu diametrul	Φ350
Ax
Nasul fusului	A2-5
Diafragmă de bare	Φ46
Viteza fusului	0-6000
Precizie mecanică
Repetă precizia poziționării	± 0,005
Arhiva ax	≤0.005/100mm
Conic al axului	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
Axa X/Z Viteză de mișcare rapidă	24m/min
Călătoria scaunului de coadă
Specificația mânecii de coadă	Mo's 5#
Călătoria scaunului de coadă	370mm
Metoda mișcării scaunului de coadă	glisor
Distanța superioară a Chuck	450mm
Interval de presiune a scaunului de coadă	5-20 kilograme
Itinerariu de top	120mm
Structura scaunului de coadă	Tipul de mânecă de precizie
Cursă axială
Cursă axei X.	250mm
STUP-AXI Z	510mm
STUP de axa y	± 35mm
Putere motorie
Fus (servo) și motor	7,5kW
Axa X (servo) și motor	3.1kw
Axa Z (servo) și motor	3.1kw
Axa y (servo) și motor	2,4kW
Motorul capului de putere	5.5kW
15- Turela electrică a stației (BMT40)	Regele CNC din Taiwan, China
Cap de putere 0 - grad	2
Power Head 90 - Grad	2
Alte
Greutate	3600 kg
Dimensiuni mecanice	285017802040

Festura de produse și aplicație

Complexul de turnuri cu coada este un echipament de prelucrare versatil care combină funcțiile de întoarcere și frezare și dispune de un dispozitiv de stoc de coadă pentru a susține procesarea diferitelor piese de lucru. Această capacitate de 46 de cozi de turnuri compozite CNC CNC de înaltă precizie, eficiență ridicată și capacitate de prelucrare a pieselor de lucru în formă complexă îl fac utilizat pe scară largă în mai multe industrii.

Detalii despre producție

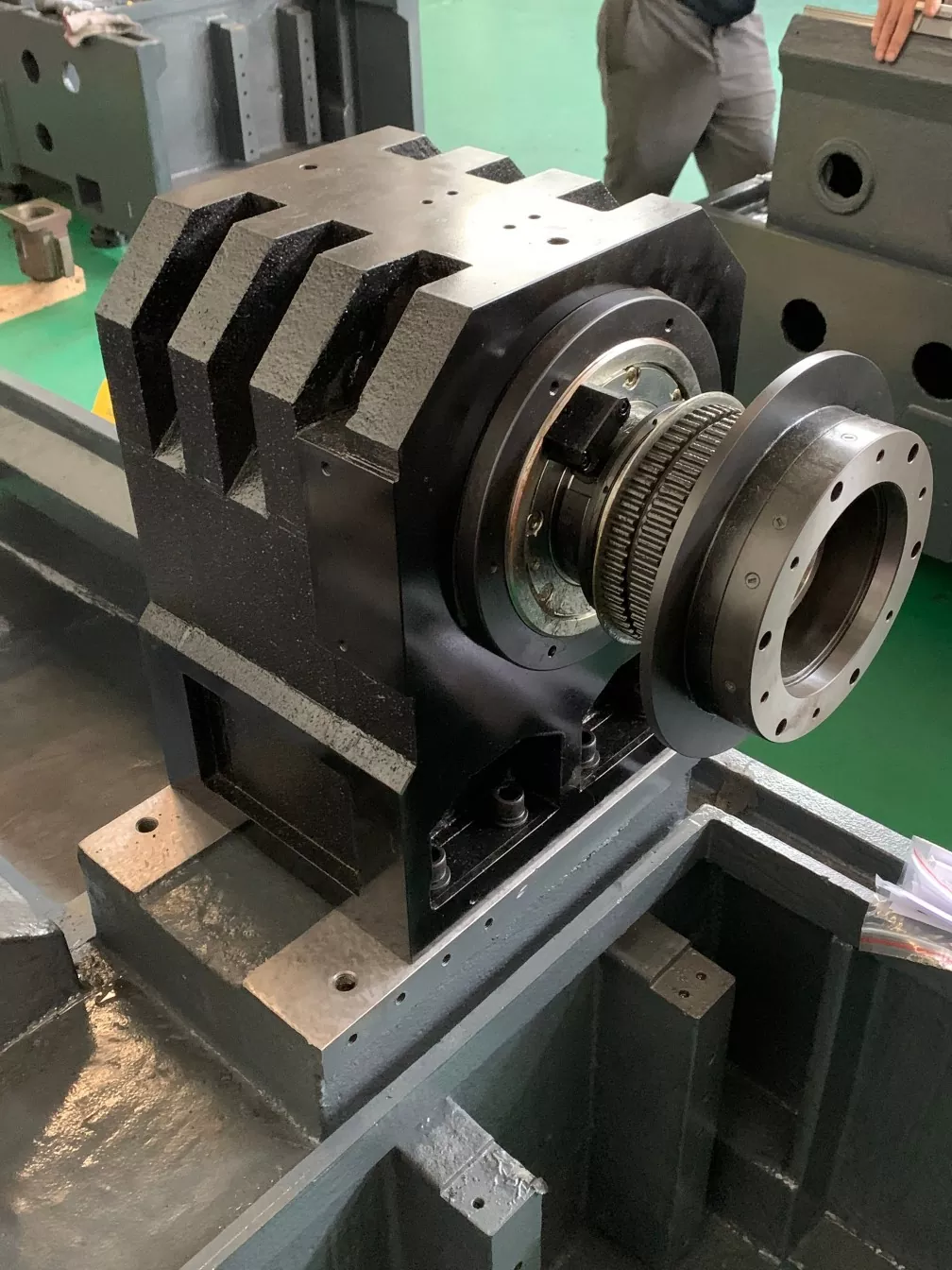

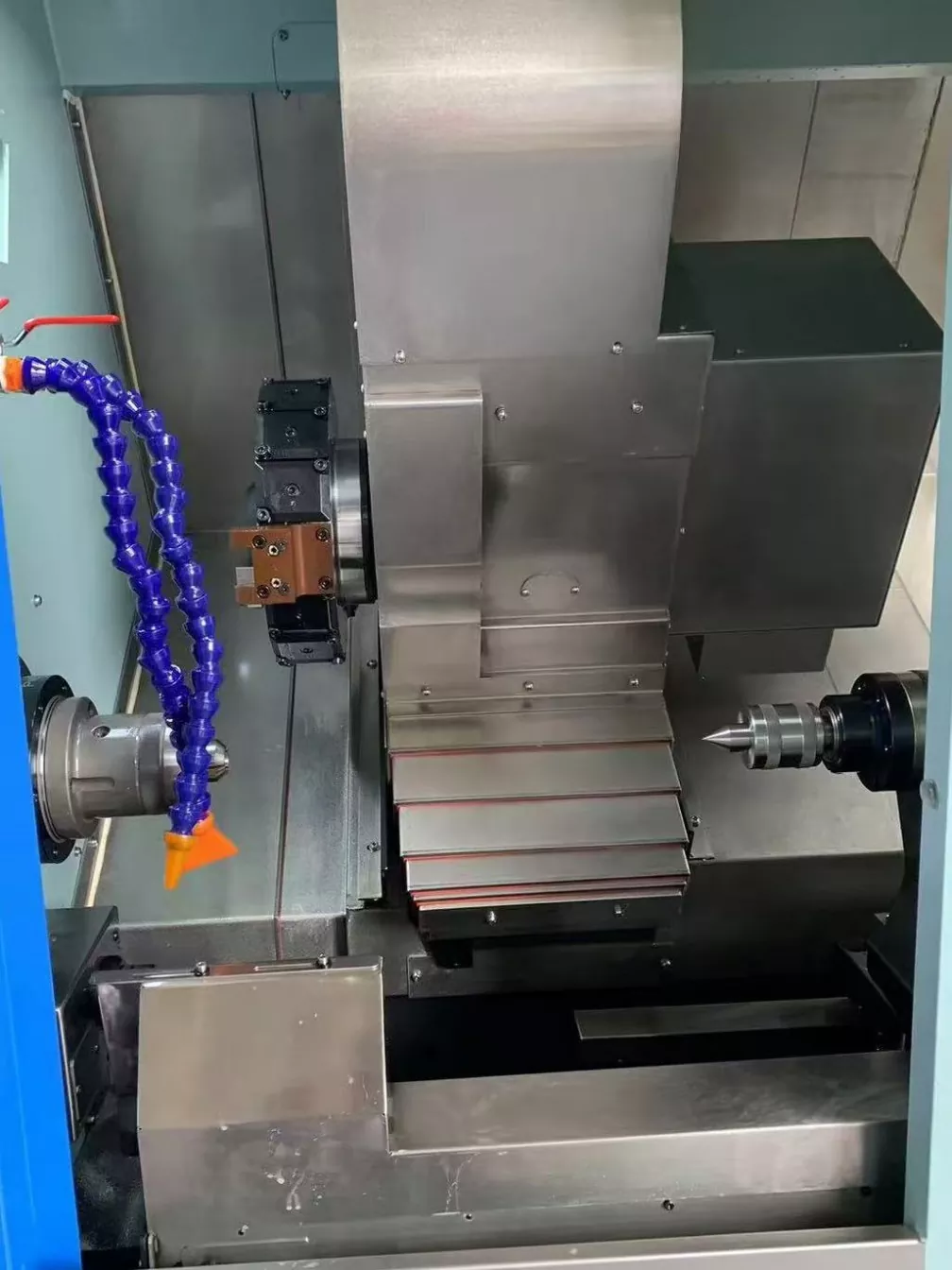

46-Tailstock Turn-Mill CNC CNC Structura internă a mașinii-unelte.

Turela electrică de 15 stații poate încărca mai multe instrumente. Atunci când prelucrați piese complexe, nu este necesar să schimbați frecvent instrumentele, ceea ce reduce timpul de oprire cauzat de schimbarea instrumentelor și îmbunătățește eficiența prelucrării.
