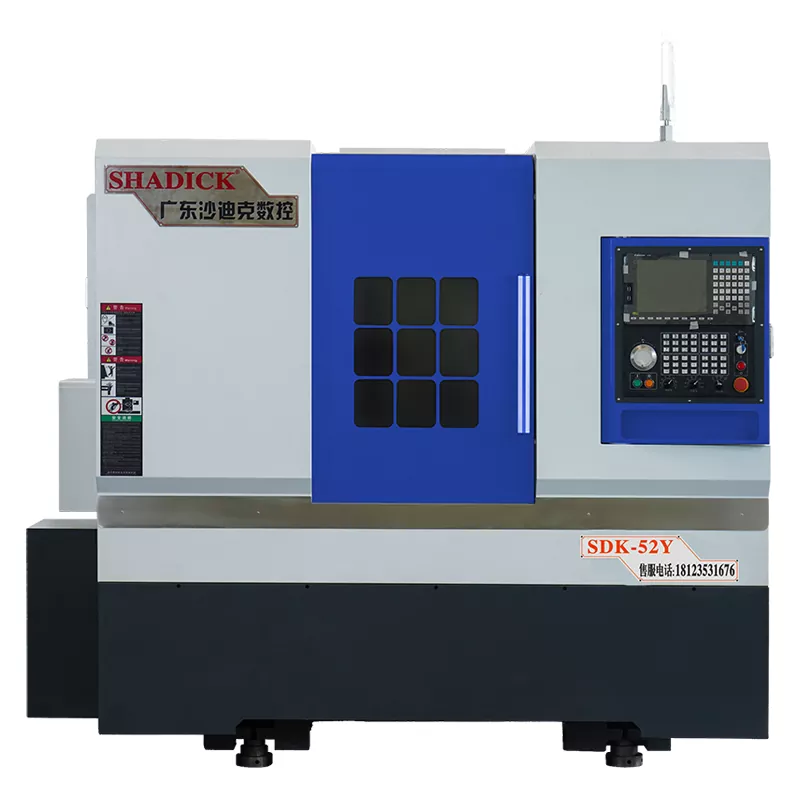

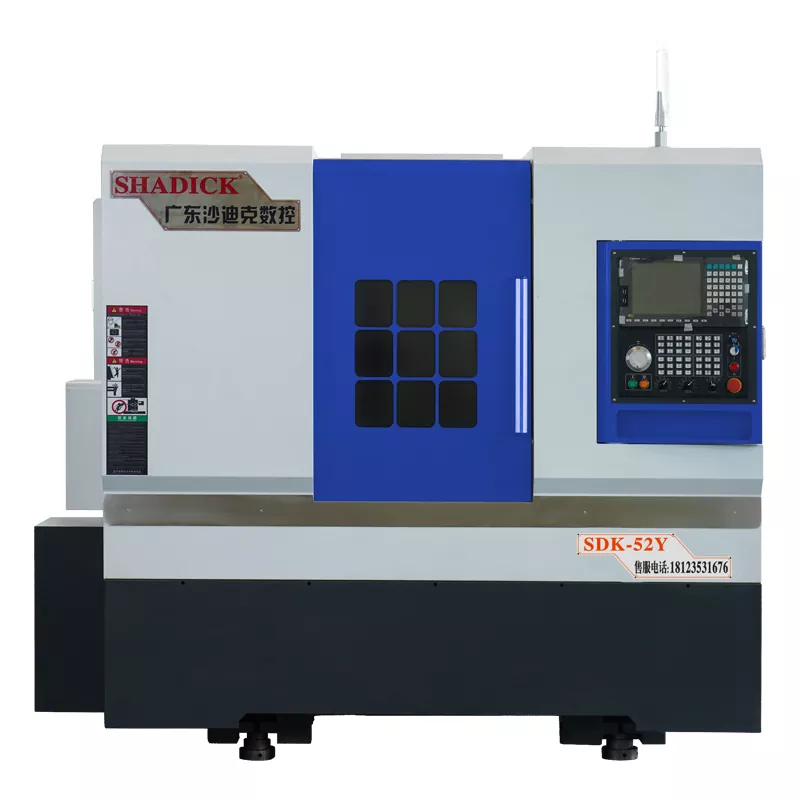

Mașină CNC compozită cu 52 de tai-tailstock

Mașina CNC compozită Shadick 52-Tailstock Turn-Mill poate fi configurată flexibil cu coada hidraulică obișnuită sau programabilă în funcție de nevoile clienților. Coada hidraulică obișnuită este ușor de funcționat, dar flexibilitatea și precizia sa sunt limitate; Pe de altă parte, coada hidraulică programabilă se bazează pe un control avansat de programare pentru a obține o precizie ridicată și prelucrare flexibilă, îndeplinind cerințele complexe.

Trimite o anchetă

Descriere produs

Axa y a turelei de putere a mașinii CNC compozit de 52 de cozi de la Shadick 52-Tailstock este controlată de 4 ghiduri liniare sau ghiduri duble întărit, ceea ce îmbunătățește semnificativ precizia și rigiditatea ridicată.

Este echipat cu o coadă hidraulică programabilă. Cu o singură apăsare a unui buton, puteți extinde sau retrage stocul de coadă, ceea ce face ușor să fixați piesele de lucru. Are control cu două trepte (rapid și lent).

Are funcția de prelucrare a legăturilor de patru axe pentru transformare, frezare, foraj, atingere etc., și poate completa forajul și atingerea pe capetele arborelui pieselor.

Turela de putere poate fi utilizată pentru a prelucra piese de înaltă rigiditate. Adevăratul cap de alimentare a axei y poate fi combinat cu funcția compusului de turnuri la piese complexe ale mașinilor.

Poate efectua prelucrare de precizie la scară largă pe piese din oțel și oțel inoxidabil, precum și foraj și atingere pe capetele arborelui. Mașina cu un stoc de coadă poate prelucra piese cu arbori lungi.

Există un modul de funcții a instrumentului electric pe lateral care poate îndeplini funcții precum foraj, atingere și frezare apartamente, permițând forajul și freza precisă a diferitelor părți de arbore.

Motorul cu cap de putere are o putere de 5,5 kW și este echipat cu un sistem de răcire autonom. Viteza sa de rotație maximă poate atinge 8.000 de rotații pe minut. Poate efectua prelucrări de 24 de ore fără a supraîncălzi sau a declanșa o alarmă.

Parametrul produsului (specificații)

Capacitate de procesare	52y
Rotiți corpul de pat	Φ500
Cea mai mare procesare cu diametrul	Φ350
Ax
Nasul fusului	A2-6
Diafragmă de bare	Φ52
Viteza fusului	0-6000
Precizie mecanică
Repetă precizia poziționării	± 0,005
Arhiva ax	≤0.005/100mm
Conic al axului	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
Axa X/Z Viteză de mișcare rapidă	24m/min
Călătoria scaunului de coadă
Specificația mânecii de coadă	Mo's 5#
Călătoria scaunului de coadă	420mm
Metoda mișcării scaunului de coadă	glisor
Distanța superioară a Chuck	450mm
Interval de presiune a scaunului de coadă	5-20 kilograme
Itinerariu de top	120mm
Structura scaunului de coadă	Tipul de mânecă de precizie
Cursă axială
Cursă axei X.	260mm
STUP-AXI Z	520mm
STUP de axa y	± 45mm/± 50mm
Putere motorie
Fus (servo) și motor	11kw
Axa X (servo) și motor	3.1kw
Axa Z (servo) și motor	3.1kw
Axa y (servo) și motor	2,4kW
Motorul capului de putere	5.5kW
12- Turela electrică a stației (BMT45)	Regele CNC din Taiwan, China
Cap de putere 0 - grad	2
Power Head 90 - Grad	2
Alte
Greutate	3700kg
Dimensiuni mecanice	285017802040

Caracteristici de produs și aplicație

Mașina cu compus de turnuri are în mod inerent eficiență ridicată și multifuncționalitate. Este capabil să finalizeze o varietate de sarcini de prelucrare într -o singură prindere, ceea ce o face foarte potrivită pentru industriile de producție care necesită o producție eficientă. Se aplică prelucrării cu axe lungi în industrii precum piese auto, industrie de transmisie și generarea de energie eoliană.

Detalii despre producție

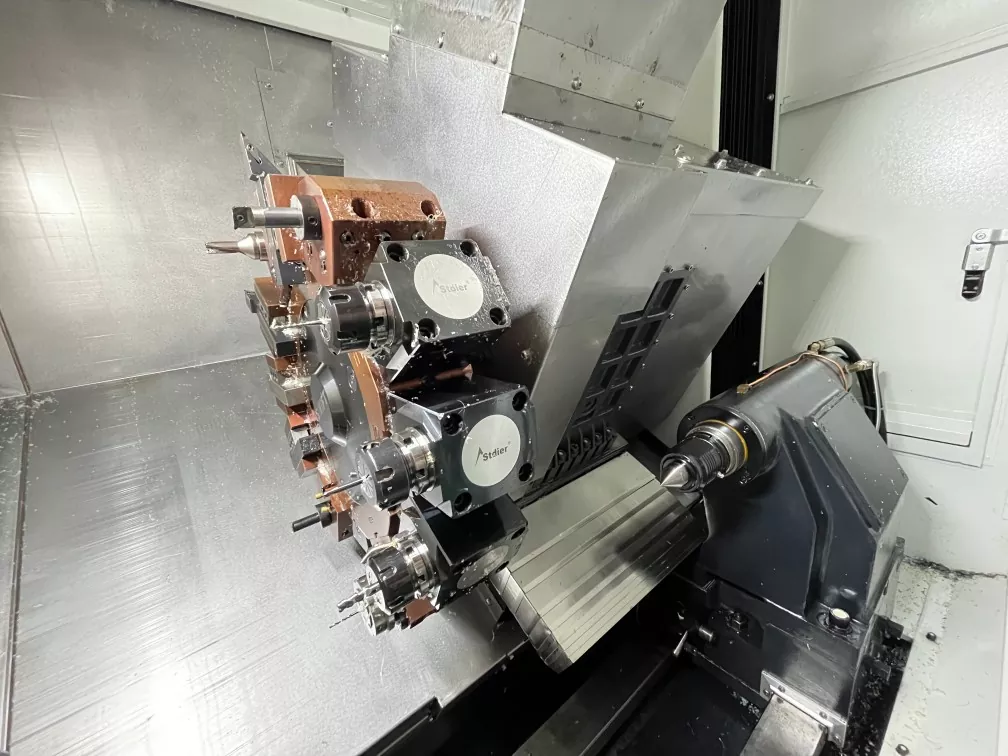

52-tailstock compozit de turnuri CNC Structura internă a mașinii-unelte ， turela bazată pe servo BMT55 îmbunătățește fiabilitatea indexării și asigură o rigiditate ridicată în timpul frezării.
