Minchinele CNC CNC cu compus de turnuri interpolate de la axa y

Mașinile de mașini CNC CNC cu compus de turnuri CNC cu compus de turnuri interpolat, ca model avansat din seria de mașini complexe de maturi de strung, folosește metoda sa unică de procesare, care combină mișcarea flexibilă în antecedentare și pe axa X cu deplasarea precisă verticală a axei y, pentru a obține o integrare eficientă a prelucrării cu mai multe proces. Acest design inovator nu numai că îmbunătățește în mod semnificativ eficiența producției, dar și se aliniază perfect cu cerințele urgente ale producției moderne pentru o producție eficientă și de înaltă calitate.

Trimite o anchetă

Descriere produs

Mașinile noastre interpolate de la axa Y-axă CNC compus CNC sunt echipate cu ghiduri liniare importate de înaltă precizie, șuruburi cu role și rulmenți de precizie.

Acesta exploatează pe deplin cele mai mari avantaje ale unei legături cu patru axe de tăiere grea și rigiditate ridicată.

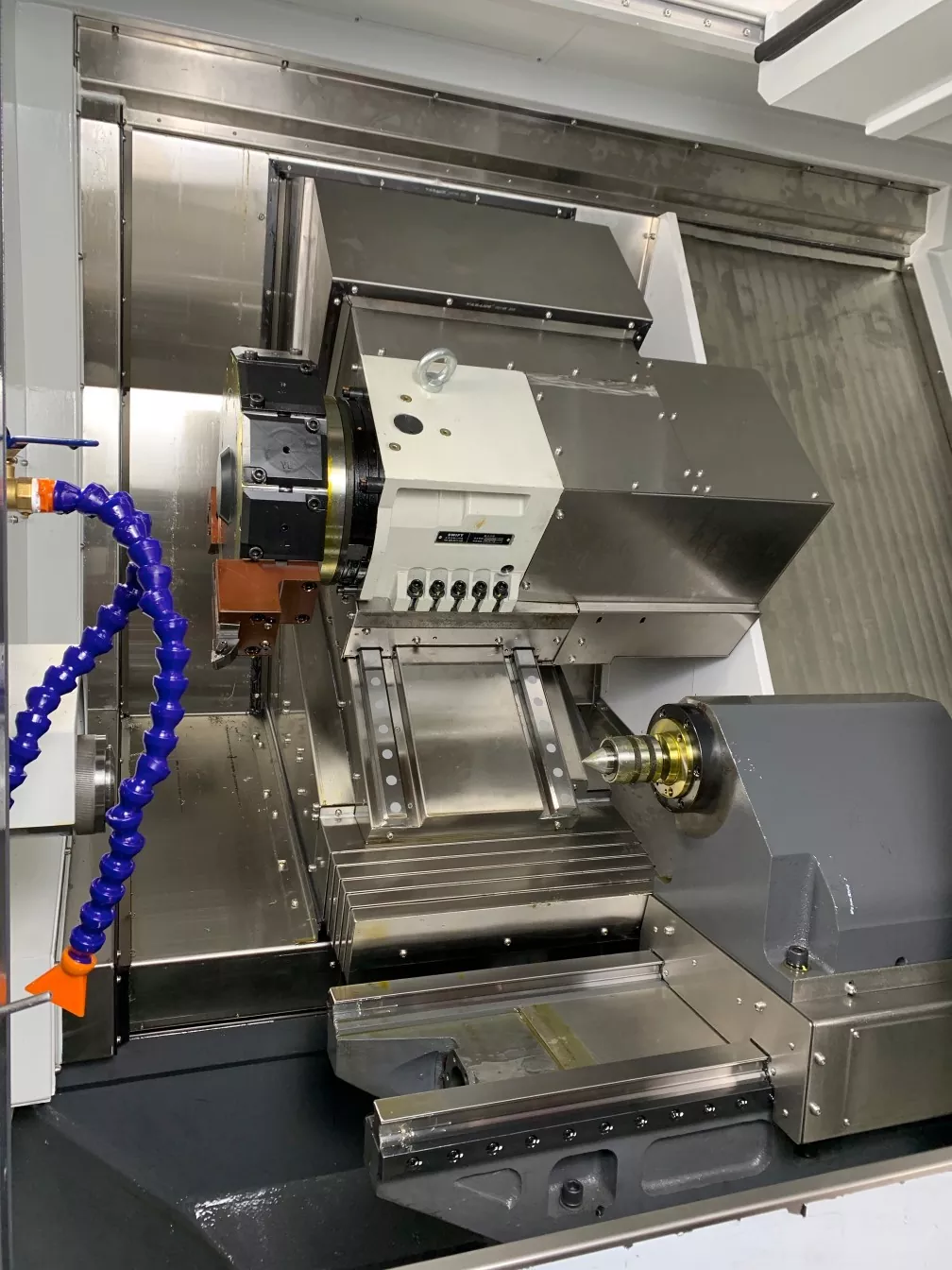

Aceasta este o mașină de prelucrare a compusului de turnuri cu o turelă de axa y interpolată și centrul de coadă, un nou model care înlocuiește mașina de axa y dreaptă.

Centrul de coadă hidraulică programabil permite să se extindă sau să se retragă, facilitând o prindere ușoară a piesei. Are control cu două trepte (rapid și lent).

Turela de putere este utilizată pentru prelucrarea pieselor de înaltă rigiditate, iar capul de alimentare interpolat al axei y poate fi utilizat în combinație cu funcția compusului de turnuri pentru piese complexe de mașini.

Patul mașinii-unelte adoptă un design feroviar ridicat, cu un raport unghiular de 15:30 grade, ceea ce poate asigura efectiv că mașina-unelte nu se va deforma în timpul funcționării pe termen lung și are o rigiditate bună și o stabilitate puternică.

Parametrul produsului （Specificații）

Capacitate de procesare	52c
Rotiți corpul de pat	Φ600
Cea mai mare procesare cu diametrul	Φ350
Ax
Nasul fusului	A2-6
Diafragmă de bare	Φ52
Viteza fusului	0-4500
Precizie mecanică
Repetă precizia poziționării	± 0,005
Arhiva ax	≤0.005/100mm
Conic al axului	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
Axa X/Z Viteză de mișcare rapidă	24m/min
Călătoria scaunului de coadă
Specificația mânecii de coadă	Mo's 4#
Călătoria scaunului de coadă	500mm
Metoda mișcării scaunului de coadă	glisor
Distanța superioară a Chuck	630mm
Interval de presiune a scaunului de coadă	5-20 kilograme
Itinerariu de top	120mm
Structura scaunului de coadă	Tipul de mânecă de precizie
Cursă axială
Raza de călătorie a axei X.	260mm
STUP-AXI Z	620mm
STUP de axa y	﹢ 60mm﹣68mm
Putere motorie
Fus (servo) și motor	11kw
Axa X (servo) și motor	3.1kw
Axa Z (servo) și motor	3.1kw
Axa y (servo) și motor	2,4kW
Motorul capului de putere	5.5kW
culoare
culoare	BMT55
Alte
Greutate	5000kg
Dimensiuni mecanice	290019502100

Festura de produse și aplicație

Mașinile de mașini CNC CNC cu compus de turnuri interpolate de la axa y sunt utilizate pe scară largă în diferite industrii de producție, în special în procesarea pieselor de înaltă precizie și complexe, cum ar fi inserții de andocare, piese auto, echipamente medicale etc., care au avantaje semnificative. În plus, poate fi utilizat și pentru procesarea pieselor cu forme geometrice complexe, dimensiuni diferite și cerințe de înaltă precizie, cum ar fi suprafețe cilindrice, suprafețe conice, suprafețe în trepte, suprafețe sferice și alte tipuri de suprafețe rotative.

Detalii despre producție

Este condus și controlat de o tijă de șurub și un servo. Instrucțiunile programului pentru mișcare și tracțiune pot fi setate, iar operația este simplă.

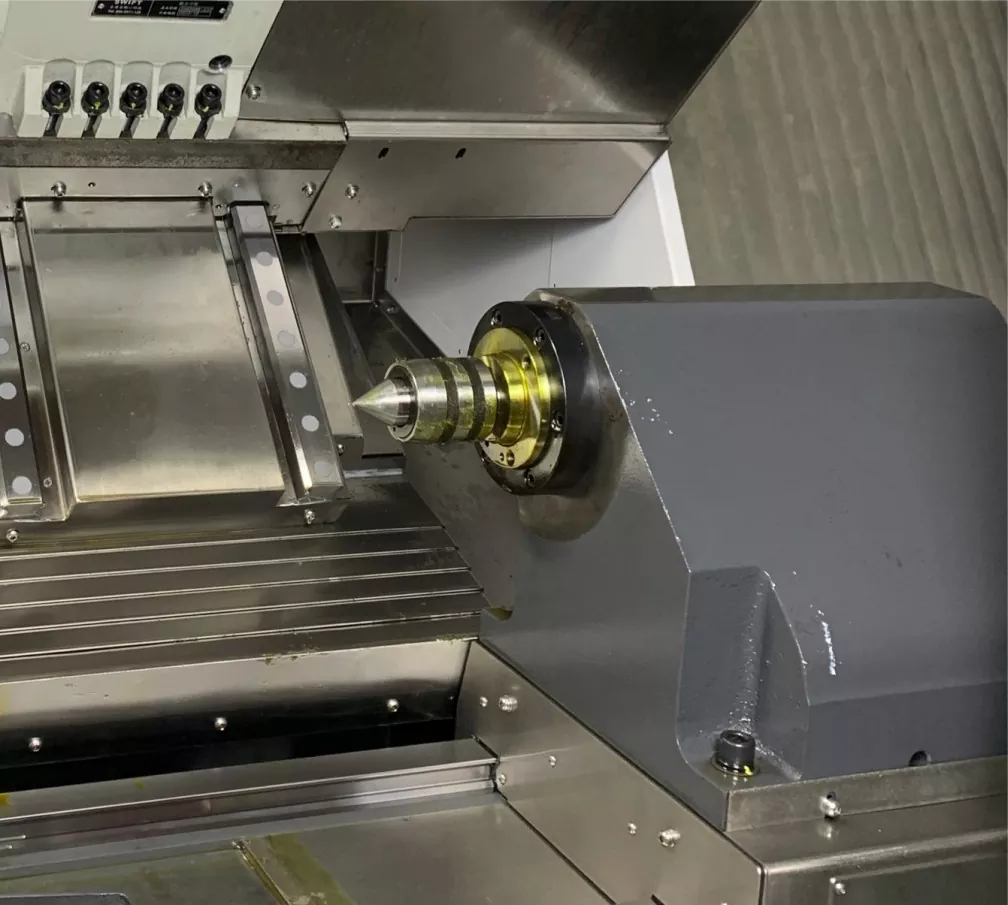

Acesta adoptă proiectarea unui stoc hidraulic programabil, ceea ce face mai ușor să se asigure rotunjimea și concentricitatea atunci când se prelucrează piese de arbore ultra-lungi și zvelte.

Coada hidraulică programabilă poate controla mișcarea înainte, înapoi și oprirea cozii de cozi și coduri K. Mai mult, permite ajustarea arbitrară a presiunii. Este simplu, convenabil, sigur și de încredere.
